Kaspersky MLAD использует 6 видов аналитических процессоров
Предиктивный детектор
Предиктивный детектор аномалий строится на основе нейронной сети, которая предсказывает текущие значения параметров объекта, после чего предсказание сравнивается с фактически наблюдаемым поведением. Детектор обучается по историческим данным телеметрии и выявляет аномалии «без подсказок» со стороны эксперта — в том числе и ранее неизвестные (никем не замеченные) аномалии.
Классификатор состояний
Гауссовы модели (алгоритм «эллиптический конверт») используются для автоматического выявления состояний объекта, которые значительно отличаются от состояний, соответствующих нормальным режимам работы.
Диагностические правила
Детектор на основе диагностических правил используется для выявления аномалий, симптомы которых заранее известны. Детектор отслеживает изменения в поведении объекта по заданным критериям. В диагностических правилах может быть реализована любая логика проверок. Наиболее популярные критерии (и их комбинации): устойчивое превышение порога, рост или падение показателя за период, ступенчатый скачок, «замирание» значений на одном уровне.
Прогноз времени до порога
Предиктивные алгоритмы также используются, чтобы предсказывать, когда тот или иной технологический параметр достигнет определенного порогового значения. Детектор срабатывает, когда времени до порога осталось меньше, чем указано в настройках.
Потоковый процессор
Потоковый процессор приводит данные телеметрии, поступающие от объекта мониторинга в реальном времени, к равно-интервальной временной сетке (РИВС), необходимой для работы предиктивных детекторов и диагностических правил. В процессе приведения данных к РИВС потоковый процессор выявляет и, по возможности, устраняет такие дефекты потока, как потерю данных, получение недостоверных значений, слишком раннее или слишком позднее прибытие наблюдений.
Процессор событий
В отличие от предиктивного детектора, который анализирует непрерывные временные ряды, процессор событий работает с последовательностями дискретных событий. Специального вида нейронная сеть анализирует поток событий, выявляя типовые паттерны. Аномалией в данном случае является необычная последовательность событий (например, действия персонала и/или серия аномалий, выявленных другими детекторами).
Kaspersky MLAD детектирует аномалии по инновационной запатентованной технологии с использованием машинного обучения

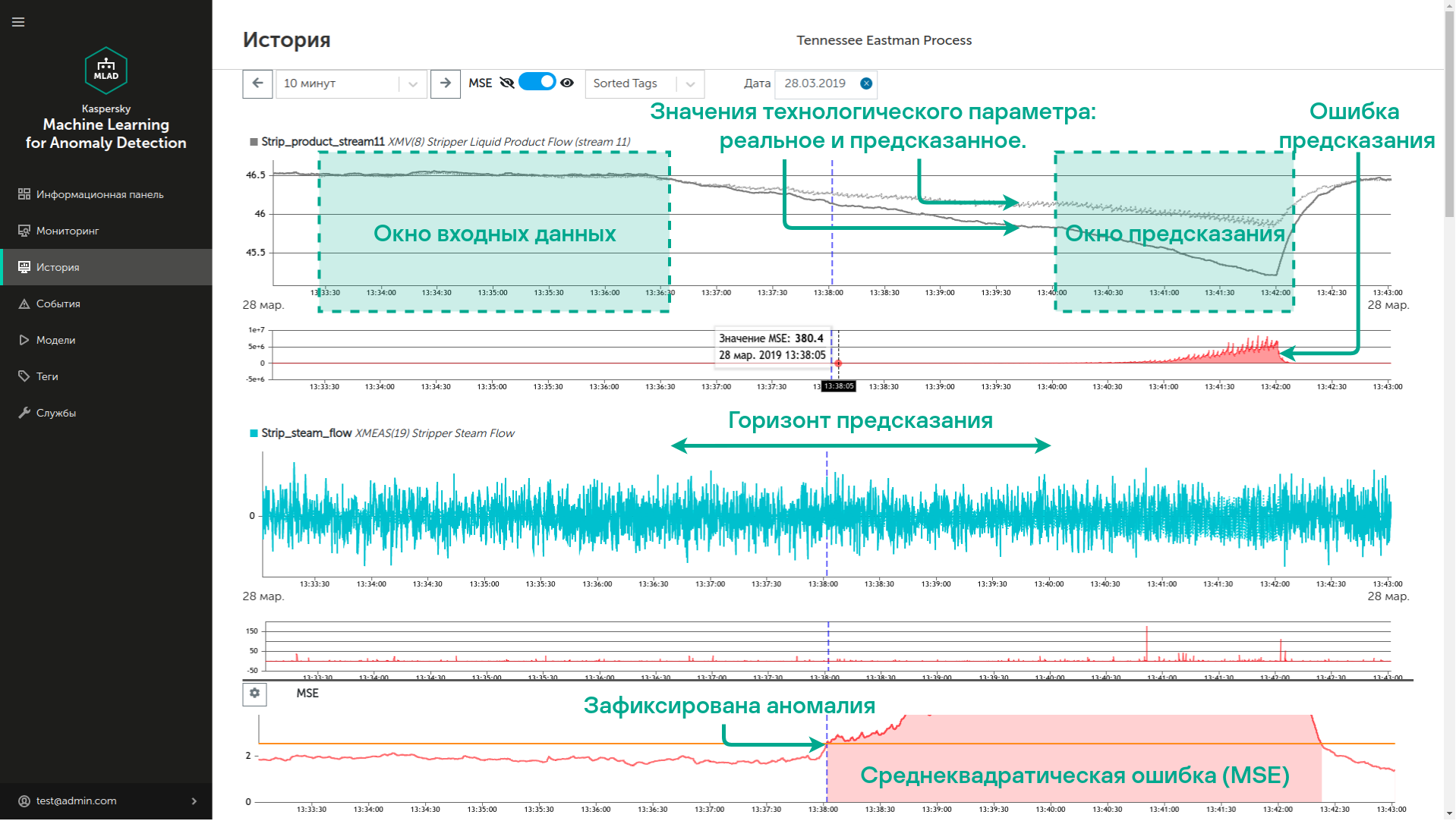

Предиктивный детектор анализирует параметры технологического процесса, которые представляют собой физические величины (давления, токи, уровни и т.п.) или состояния, изменяющиеся во времени.
Обучение детектора производится на интервалах времени, когда объект мониторинга функционировал штатно. Это позволяет детектору выучить закономерности, характерные для нормальной работы оборудования, и предсказывать, как должен себя вести объект при сохранении штатного режима.
Под аномалией понимается значительное отклонение реально наблюдаемых значений параметров технологического процесса от прогнозируемых детектором.
- За основу прогноза берется совокупность только что поступивших значений технологических параметров за определенное время в ближайшем прошлом — окно входных данных.
- На основе окна входных данных, используя знания, полученные при обучении, нейронная сеть дает прогноз, какие значения должны принять технологические параметры на некотором определенном отрезке времени (окно прогноза) в настоящем или ближайшем будущем.
- Реально поступившие в окне прогноза значения технологических параметров сравниваются с предсказанными, и для каждого технологического параметра вычисляется индивидуальная ошибка прогноза.
- По совокупности индивидуальных ошибок Kaspersky MLAD вычисляет общую среднеквадратическую ошибку (MSE). При этом каждый технологический параметр входит в общую ошибку с весом, пропорциональным тому, как сильно изменения данного параметра влияют на другие.
- Аномалия регистрируется в том случае, если среднеквадратическая ошибка превышает порог, уровень которого автоматически определяется на этапе обучения нейронной сети.
Преимущества машинного обучения над мониторингом, основанным на расчетных математических моделях
- Предиктивный детектор самостоятельно обучается на данных телеметрии и может применяться в том числе в ситуациях, где аналитическое описание процесса затруднено или вовсе невозможно.
- Машинное обучение автоматически адаптируется под особенности конкретного агрегата, что позволяет достигать большей чувствительности к аномалиям, чем у обобщенной расчетной модели.
- Предиктивный детектор может выявлять ранние признаки проблемы, проявляющиеся в виде незначительных перемежающихся дефектов или отклонений, которые обычно остаются незамеченными, так как автоматически компенсируются системой управления, основанной на расчетной модели.
- Применение детекторов на основе машинного обучения существенно сокращает трудозатраты инженеров и операторов на мониторинг состояния оборудования.

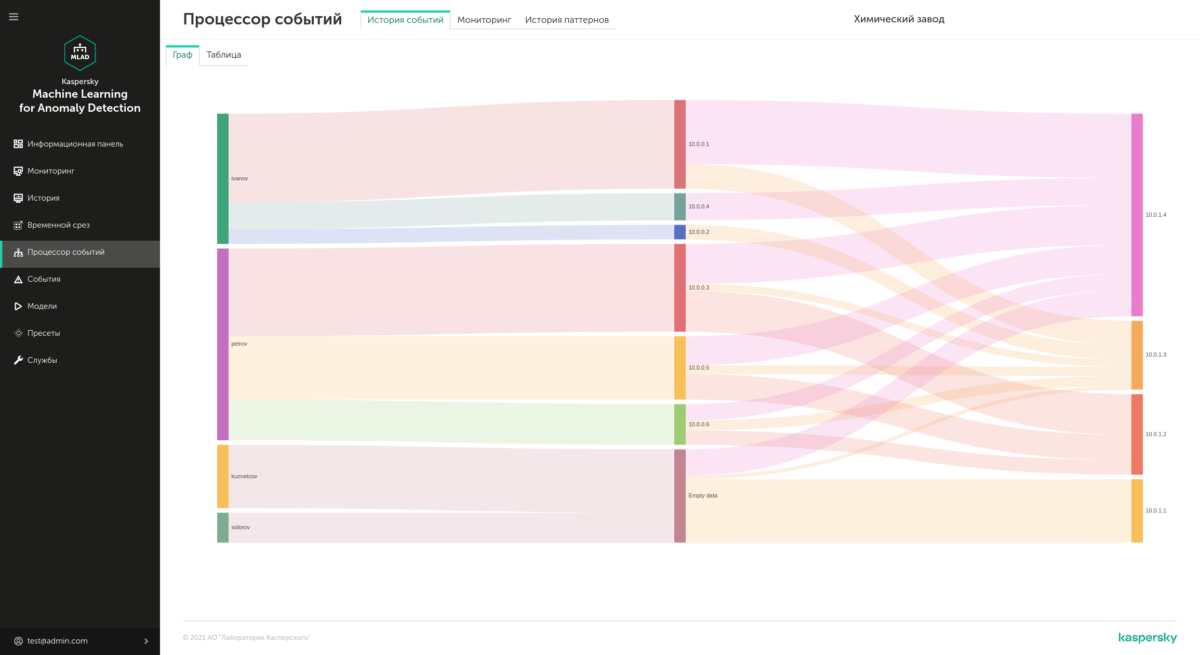

Kaspersky MLAD выявляет паттерны в цепочках событий и умеет обнаруживать отклонения от них
События отличаются от физического процесса, анализируемого предиктивным детектором, тем, что физический процесс является длящимся (представляет собой непрерывную функцию от времени), а события располагаются на оси времени атомарно. При этом значение имеет не столько отдельное событие, сколько последовательности, которые формируют события одного или разных типов.
Вследствие этого для анализа потока событий применяется специальный математический аппарат — нейросемантическое моделирование.
Нейронная сеть процессора событий не требует отдельного этапа обучения, она учится непосредственно на событийном потоке, поступающем в реальном времени, и в результате способна выявлять устойчивые повторяющиеся последовательности — «паттерны».
Пример паттерна: оператор в начале смены входит в помещение по своему пропуску, через 5-10 минут срабатывает датчик открытия двери шкафа с оборудованием, вскоре после этого на машину поступает команда А.
Отклонения от выученного «паттерна», такие как изменений порядка событий (подача команды до того, как оператор вошел в помещение), отсутствие ожидаемых событий в паттерне (оператор вошел и подал команду, но открытие шкафа не зарегистрировано), появление неожиданных событий (поданы команды А и Б), необычный разнос событий во времени (между входом оператора и открытием шкафа прошло 30 минут) — интерпретируются процессором событий как аномалии.
В поток событий, анализируемых процессором, могут быть также включены аномалии, выявленные предиктивным детектором или диагностическими правилами.
Входные данные
Kaspersky MLAD может работать с любыми данными телеметрии, удовлетворяющими таким условиям:
- Объект мониторинга должен выполнять стационарный или циклический (не обязательно периодический) технологический процесс и/или генерировать события, отражающие исполнение устоявшихся регламентов или процедур. При этом не требуется точное описание или математическая модель процесса, регламентов, или процедур. Достаточно только понимания того, что необходимые свойства у объекта имеются.
Как правило, производственные объекты этим условиям удовлетворяют. - Технологические параметры, представленные в составе телеметрии, должны давать достаточно полную картину функционирования объекта мониторинга (конкретной установки, технологического процесса или его обособленной части). Помимо измеренных (вычисленных) значений, желательно передавать значения уставок, поданных команд и состояний оборудования. Общее число параметров составляет от нескольких десятков до нескольких тысяч, в зависимости от специфики объекта.
- Период измерений (обновления данных) для параметров — физических величин должен быть много меньше характерного событийного интервала. Характерный событийный интервал — это экспертная оценка степени динамичности наблюдаемого процесса, а именно – отрезок времени, необходимый для того, чтобы накопленные в системе изменения можно было квалифицировать как сущностные (а не как случайные колебания или шумы). Например, если характерный событийный интервал оценивается в 10 минут, то измерения должны поступать хотя бы раз в минуту. Минимальный возможный период измерений — порядка 20 мс.
- Значения параметров должны быть привязаны ко времени, а время источников телеметрии должно быть синхронизировано между собой.

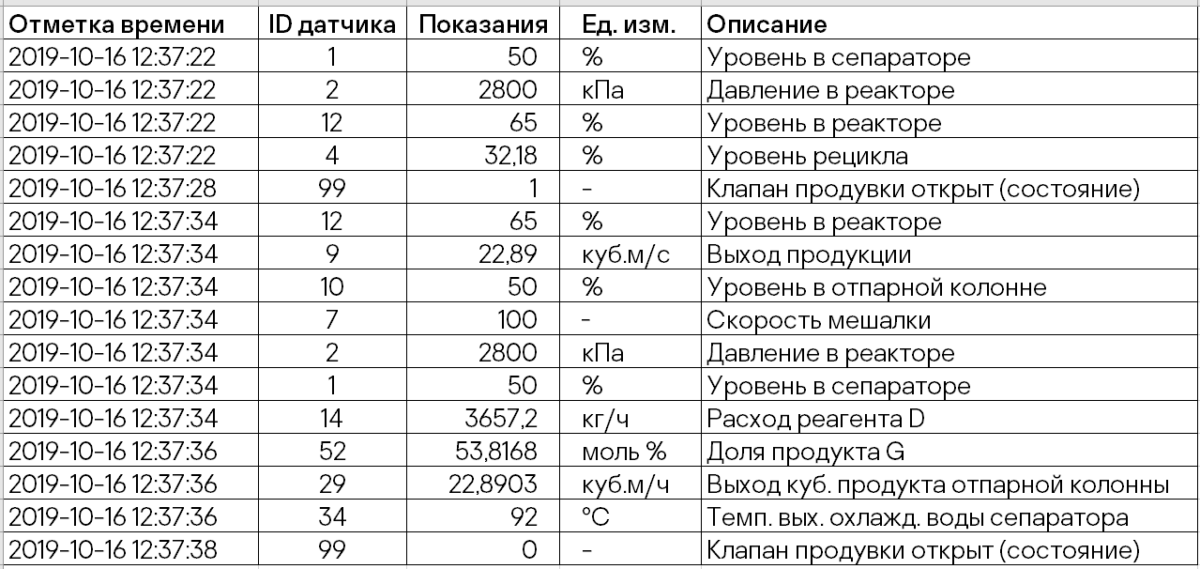

Пример фрагмента телеметрии симулятора химического завода
Данные для обучения
Предиктивные детекторы и классификаторы состояний должны быть обучены на массиве исторических данных, который имеет точно такой же состав (набор параметров и частоту наблюдений), как и поток телеметрии, с которым Kaspersky MLAD будет работать в продуктивном режиме для поиска аномалий или формирования прогнозов.
Необходимый объем исторического архива зависит от частоты поступления данных, числа режимов технологического процесса и сезонности работы объекта. Как правило, нейронная сеть во время обучения должна увидеть порядка 100 тыс. наблюдений (отсчетов времени) с покрытием всех анализируемых режимов и сезонов. Для классификаторов обычно достаточно меньшего объема данных (порядка 10 тыс. отсчетов времени) на режим или сезон.
Данные в архиве, используемом для обучения, не обязательно должны быть полностью очищены от аномалий. Достаточно того, что эти данные были собраны в период, когда объект мониторинга в целом функционировал нормально. Небольшое число аномалий в архиве не является препятствием для обучения. Размечать архив (т.е. указывать, какие интервалы времени соответствуют аномальному поведению объекта) в этом случае не требуется.
В процессе эксплуатации Kaspersky MLAD характеристики объекта мониторинга могут измениться (новый вид сырья, замена отдельного узла, естественный износ оборудования). Чтобы сохранить качество работы, детектор должен «усвоить» эти изменения, т.е. дообучиться. Дообучение происходит в фоновом режиме на том же самом потоке данных, который детектор анализирует на предмет выявления аномалий; собирать отдельный архив для дообучения не нужно.
Общие сведения
ПО Kaspersky MLAD работает под управлением ОС Linux. Программа может быть установлена как на аппаратный сервер, так и на виртуальную машину. В программе реализована мультисервисная архитектура на основе Docker-контейнеров.
Работа пользователей с программной производится через веб-интерфейс с помощью стандартного веб-браузера.
Kaspersky MLAD внесен в реестр российского ПО (№ 16939).
Требования к серверу (виртуальной машине)
- процессор Intel Xeon, Intel Core i5 или выше, или аналог (необходима поддержка набора инструкций avx2);
- 8 ядер;
- 32 ГБ оперативной памяти;
- SSD-диск;
- от 200 ГБ свободного пространства на жестком диске;
- графический процессор (GPU) не нужен.
Компоненты Kaspersky MLAD
Компоненты Kaspersky MLAD
Anomaly Detector
Управляет работой предиктивных детекторов, классификаторов и детекторов на основе диагностических правил. Регистрирует предсказания и аномалии.
Model Trainer
Выполняет обучение предиктивных детекторов и классификаторов.
Stream Processor
Приводит данные телеметрии, поступающие от объекта мониторинга в реальном времени, к равно-интервальной временной сетке, выявляет дефекты в потоке данных.
Similar Anomaly
Выявляет и группирует похожие аномалии.
Event processor
Выявляет аномалии в событиях и их последовательностях.
Инфраструктурные и вспомогательные компоненты
Time Series Database
Специализированная база данных для хранения временных рядов: значений технологических параметров, прогнозов ML-модели и ошибок прогноза (на базе InfluxDB).
Database
Реляционная база данных для хранения событий, выявленных инцидентов, а также конфигурации Kaspersky MLAD (на базе PostgreSQL).
Keeper и Message Broker
Маршрутизация сообщений и обмен данными между компонентами Kaspersky MLAD (на базе Kafka).
API Server, Web Server, Logger
Общие инфраструктурные компоненты.
Mail Notifier
Выполняет рассылку оповещений об аномалиях.
ML-модель
ML-модель – это набор аналитических процессоров (детекторов) и их параметров, представляющий собой, по существу, конфигурацию Kaspersky MLAD для анализа данных, поступающих от конкретного объекта мониторинга или его части (агрегата, подсистемы).
ML-модели не входят в комплект поставки ПО Kaspersky MLAD. Они создаются для конкретного объекта с учетом особенностей его функционирования и свойств его телеметрии.
ML-модели могут создаваться пользователями самостоятельно в веб-интерфейсе Kaspersky MLAD или, в рамках Услуги построения модели, специалистами «Лаборатории Касперского» или сертифицированного интегратора.
Одновременно в программе может быть создано и запущено в работу множество моделей.
Коннекторы
В комплекте с Kaspersky MLAD поставляются модули, которые обеспечивают обмен данными с внешними системами: прием телеметрии и/или отправку извещений об обнаруженных аномалиях.
OPC UA Connector
Получение данных телеметрии в реальном времени и исторических данных от систем АСУ ТП по протоколу, который описан спецификацией OPC Unified Architecture (Унифицированная архитектура OPC).
MQTT / AMQP Connector
Получение телеметрии от IoT-устройств в реальном времени по протоколу MQTT или AMQP от брокера, а также отправка брокеру извещений об аномалиях.
HTTP Connector
Загрузка в Kaspersky MLAD данных из файлов в формате CSV. Это могут быть как исторические архивы, так и периодически формируемые файлы.
CEF Connector
Получение потока событий в формате Common Event Format.
WebSocket Connector
Получение данных телеметрии от систем АСУ ТП по протоколу WebSocket, а также отправка WebSocket-серверу извещений об аномалиях.
КICS Connector
Получение телеметрии от Kaspersky Industrial CyberSecurity for Networks (KICS for Networks) и отправка в программу извещений о полученных аномалиях. Взаимодействие происходит по защищенному протоколу gRPC. KICS for Networks извлекает телеметрию непосредственно из сетевого трафика и понимает широкий спектр публичных и проприетарных промышленных протоколов.
